CXM超細磨

以沖擊、碾壓、研磨為其粉碎原理，粉碎效率高，分級粒度范圍窄。

所屬分類：

產品中心

CXM超細磨

關鍵詞：

CXM超細磨

產品咨詢：

0536-4743666

產品咨詢

推薦產品

產品描述

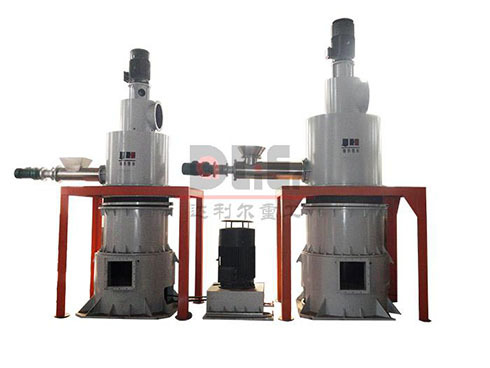

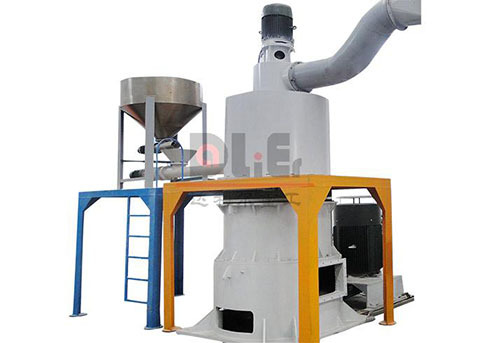

　　CXM型超細磨粉碎分級系統是我公司在多年生產粉碎分級機基礎上，消化吸收國內外工業制粉的先進技術，由多名技術專家和相關技術人員研制開發的用于物料超微粉碎分級的一種先進設備。它以沖擊、碾壓、研磨為其粉碎原理，粉碎效率高，分級粒度范圍窄。

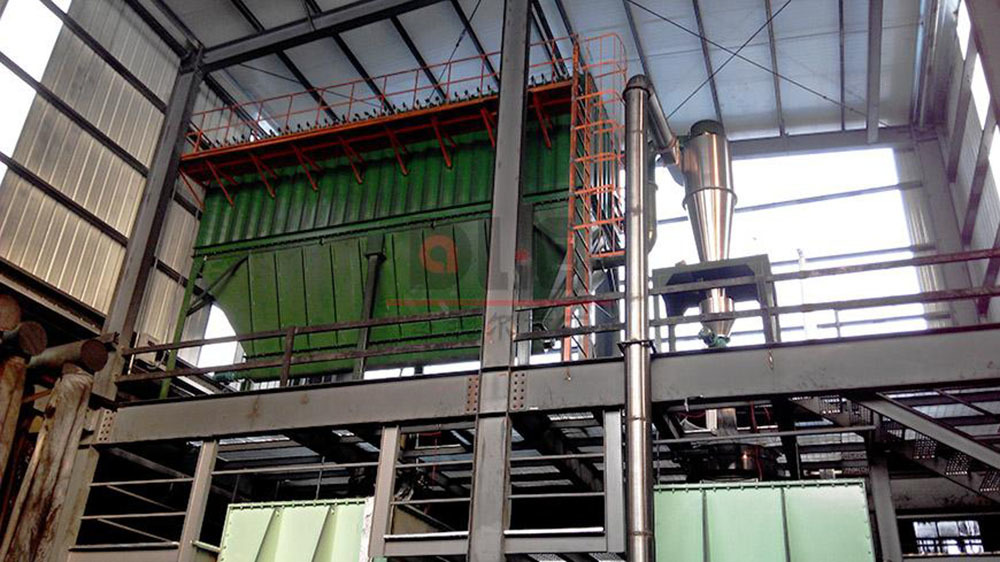

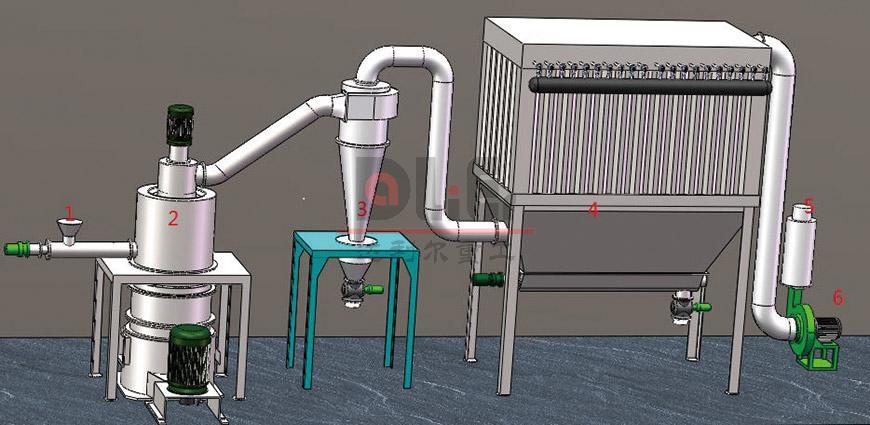

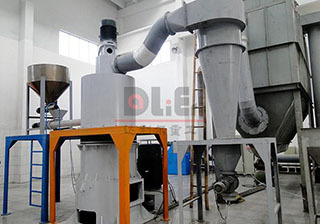

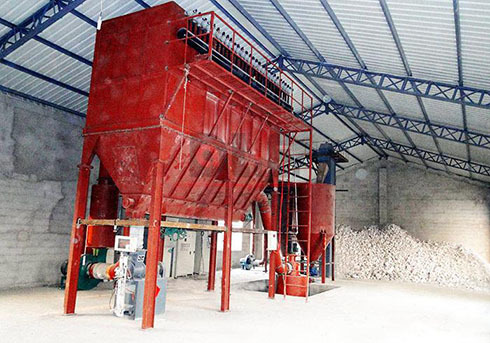

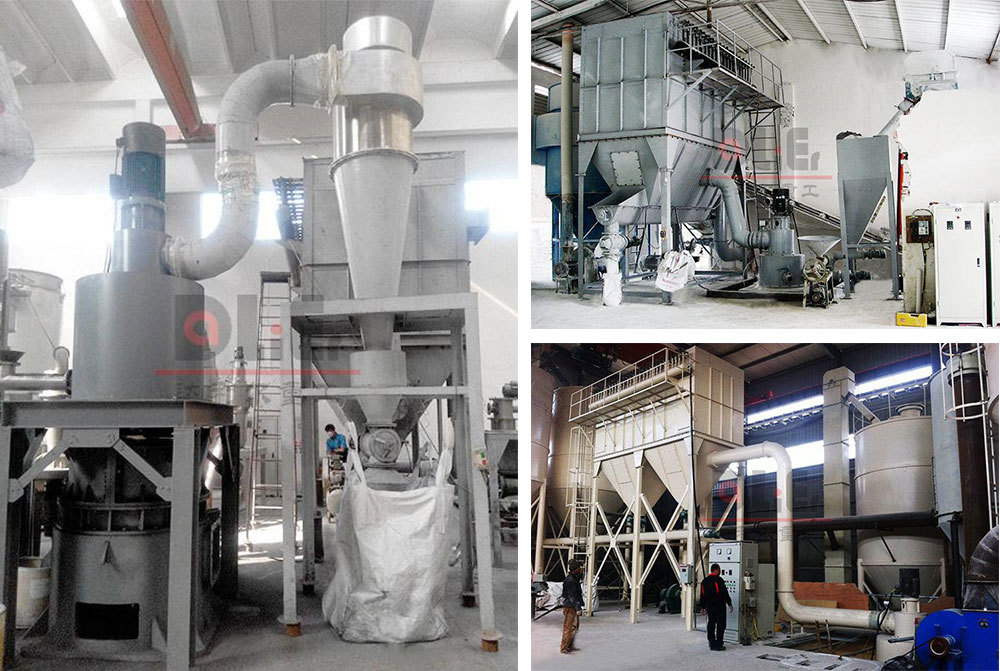

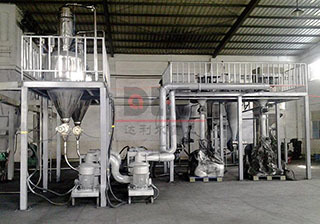

　　本機是一種內分級式高壓超細輥壓磨，能同時完成微粉粉碎和微粉分級的兩道工序。巧妙的利用了弧形磨道，合理的運用了碰撞、碾壓、研磨機理。集粉碎分級于一體，合格細粉及時提取，粗粉繼續研磨，避免物料過粉碎，可替代雷蒙磨做超細粉碎。它由機體、機座、粉碎裝置、分級裝置、出料系統、傳動裝置和電機等組成，配套設備主要由主機、旋風收集器、除塵器、高壓離心風機、卸料器和電控柜等組成整套機組。超細輥壓磨通過傳動裝置帶動主軸轉動，主軸的上端連接著磨輥架，架上裝有輔軸，輔軸上裝有磨輥。當主軸旋轉時，輔軸隨之旋轉，輔軸上的磨輥不僅圍繞主軸進行公轉，同時又圍繞各自的輔軸作自轉。磨輥在公轉和自轉的過程中產生強大的離心力，與磨環發生強烈的輥碾作用，被粉碎的物料在離心力及磨輥旋轉力場的帶動下，進入磨輥與磨環組成的研磨區中，在強大的擠壓力和研磨力作用下物料被粉碎。粉碎后的物料下落到甩料盤上，甩料盤與主軸同轉，它把粉料甩向磨環與機體間的分流風道內，受到系統負壓作用沿風道上升到上部的分級室進行分級，合格細粉通過分級輪進入收集系統，粗料落入粉碎室重新進行粉碎。分級電機帶動分級輪旋轉，形成對粉體的分級作用。成品粒徑的大小可通過分級輪轉速的快慢進行調節。當要獲得較細粒徑的粉體時，就要提高分級輪轉速，使得葉片與粉體的接觸增加，使不符合要求的粗顆粒被葉片拋向外壁在重力的作用下落入研磨室繼續進行研磨，符合要求的顆粒穿過葉片隨氣流形成氣固兩相流，吸入旋風集料器內，氣流與粉體顆粒被氣固分離后，粉體顆粒被收集。

　　該機廣泛適用于常規物料的研磨粉碎，如重質碳酸鈣、高嶺土、大理石、重晶石、石膏、氧化鈣、氫氧化鈣、活性炭、瀝青焦、裂解炭黑、石灰石、方解石、滑石、石墨等濕度小于8%、莫氏硬度在8級以下的非易燃易爆物料的超細粉碎加工，是理想的非金屬礦粉體材料的深加工設備。

型號 Model	CXM300	CXM400	CXM500
磨輥數量 Roller quantity (pcs)	15	21	30
磨道直徑 Diameter of roller path	720	900	1200
磨道層數 Layers of roller path	3	3	3
產品細度 Fineness (um)	5-45	5-45	5-45
總功率 Total power	100	135	185
重鈣產量 Capacity (GCC)	800kg/h	1300kg/h	1800kg/h
