華版雷蒙

雷蒙磨自引進中國20多年來，已被普及應用于非金屬礦物的加工。

所屬分類：

產品中心

RM華版雷蒙磨

關鍵詞：

華版雷蒙

產品咨詢：

0536-4743666

產品咨詢

推薦產品

產品描述

　　雷蒙磨自引進中國20多年來，已被普及應用于非金屬礦物的加工。但是隨著非金屬礦物質在超細粉體應用領域的廣泛發展，下游企業對非金屬礦產品的要求越來越高，特別是對產品細度有了更高的要求，使得傳統雷蒙磨顯得力不從心。為此達利爾重工技術部對傳統磨機進行了深入剖析、研究，解決了傳統雷蒙磨的維修頻繁、維護成本高、粉磨細度不達標等諸多致命性缺陷，開發了一種集破碎、粉磨、超細化于一體的新型超細雷蒙磨。因其效率高、耗能低、超細化、占地面積小、資金投入少及環境無污染等優點而廣泛應用于冶金、建材、化工、礦山等領域內礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的各種非易燃易爆礦產，如石膏、滑石、方解石、石灰石、大理石、鉀長石、重晶石、白云石、花崗巖、高嶺土、膨潤土、麥飯石、鋁礬土、氧化鐵紅、鐵礦等。

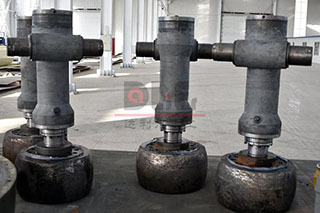

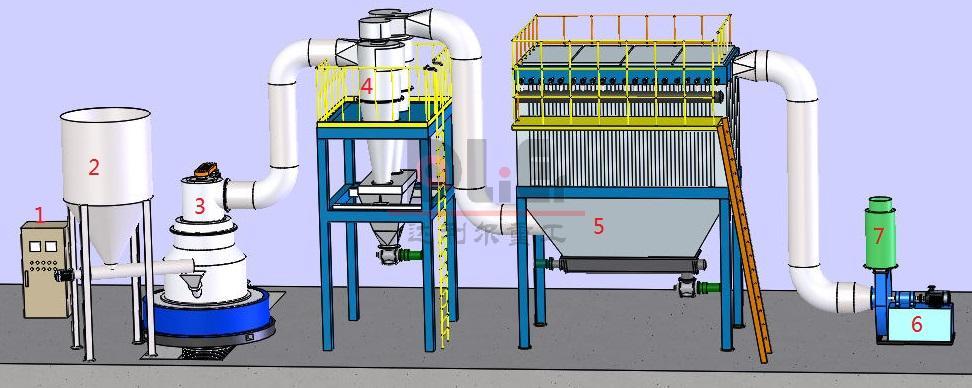

　　主機通過雙皮帶組合式傳動機構帶動中心軸轉動，軸的上端連接著梅花架，磨輥與梅花架配合安裝組成動態研磨系，并形成擺動支點。在梅花架旋轉時受離心力作用磨輥壓向外圍磨環，形成整套粉碎組合，磨輥圍繞磨環公轉的同時受摩擦力而自轉。配合嚴謹?shù)溺P刀系統，位于磨輥前下方，運轉過程中把物料拋起喂入磨輥磨環之間形成粉碎料層，該料層受磨輥旋轉產生的擠壓與摩擦力將物料粉碎，從而達到粉磨目的。

1、磨機坐地式安裝，地上部分為傳統磨機高度50%，降低廠房高度，節約廠房投資，更有利于設備維修。

2、磨輥軸承密封為新型密封方式，實現了免維護，免注油。杜絕軸承進粉，大大減少設備維修成本。

3、分級腔體采用懸浮式結構，可自動升降、移位減少設備共振，降低噪音，提高維護便利性。

4、創新性磨環、磨輥設計，優化圓弧形咬合方式，與傳統老式雷蒙磨相比，降低了物料通過粉磨區下落速度，延長了碾壓粉碎時間，兼具了雷蒙磨機寬泛的進料粒度要求及超細磨機超細化粉碎功能，破碎、粉磨、超細化一步到位，細度可達d90:10um。

5、分級機旋轉吊臂式安裝結構，避免主機與分級機的共振，減輕設備振動，降低運行噪音，免除吊裝維修工具的投入，敞開式檢修操作，增加了操作便利性。

6、中間切向旋風式進風，使物料在粉碎與分級腔體內呈渦旋式上升狀態，更有利于粗粉提取，降低風機能耗，降低生產成本。

7、整套系統全程負壓運行，無正壓區，生產環境極其優良粉塵排放濃度優于國家標準達到≤30mg/m3

8、分級機采用德國立式分級機技術，同等粒度的分級可使電機轉速降低50%，即提高了軸承的使用壽命又降低了分級渦輪的磨損，延長了更換周期，分級機設有二次風結構，并且采用了風柵式進風方式，使此結構無磨損。通過變頻調速和二次風的組合調節，可使分級效率提高5—20%，粒度分布更加集中。

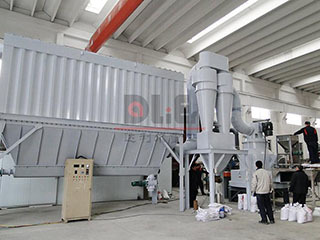

9、中壓脈沖清灰袋式除塵器，采用密封焊接，總漏風率<2%。具有結構體積小、過濾面積大、使用壽命長、適于超細粉過濾的特點?？偸占蔬_到99.99%以上，粉塵排放濃度小于30mg/m3，優于國家標準，達到環保排氣。

10、引風機為系統提供了動力氣流，采用高壓離心式風機吸風方式連接。保證各環節在負壓狀態下運行。無粉塵泄漏現象。

　　加工莫氏硬度6以下，濕度在6%以下的各種非易燃易爆礦石，如碳酸鈣、石墨、膨潤土、硅灰石、煤粉、水渣、粉煤灰、氧化鋁、鋯英砂、石英砂、石膏、滑石、方解石、石灰石、大理石、重晶石、白云石、花崗巖、高嶺土、鋁礬土、氧化鐵紅、鐵礦、電廠環保（脫硫脫銷）等。

型號Model	3RM1100	4RM1100	5RM1400	6RM1800
磨輥數量(個) Roller quantity(pc)	3	4	5	6
磨輥尺寸 Roller size(mm)	Φ270×140	Φ310×170	Φ460×240	Φ550×250
主機功率 Main power（kW）	22	37	90	180
主機轉速 RPM(r/min)	150	130	103	95
分級機功率 Air classifier（kW）	7.5	15	22	45
最大進料粒度 Feed size(mm)	10	10	15	15
成品粒度 Fineness(μm)	10~150	10~75	5~40	3~40
產量 Capacity(t/h)	0.5-2	0.8~4	1~5	2~10
外形尺寸 Dimension(m)	4X3X3	6X5X3.5	8X7X4	12X7X4
